方工快速切斷蝶閥和球閥有什么不一樣
在工業流體控制領域，方工快速切斷蝶閥與球閥雖同屬 90° 旋轉式閥門，且均具備快速啟閉特性，但其設計邏輯與適用場景存在本質區別：蝶閥以 “輕量化高效調控” 為核心優勢，適配大口徑、高頻操作場景；球閥則以 “高壓密封可靠” 為突出特點，主攻高壓、腐蝕性介質控制。這種差異源于結構設計的根本不同，直接決定了二者在工程選型中的適配邊界。
來源:http://www.cntls.cn/news.html
|
作者:上海閥門新聞
|
發布時間: 今天
|
1 次瀏覽
|
分享到:
一、開篇：兩類閥門的核心定位差異
在工業流體控制領域，方工快速切斷蝶閥與球閥雖同屬 90° 旋轉式閥門，且均具備快速啟閉特性，但其設計邏輯與適用場景存在本質區別：蝶閥以 “輕量化高效調控” 為核心優勢，適配大口徑、高頻操作場景；球閥則以 “高壓密封可靠” 為突出特點，主攻高壓、腐蝕性介質控制。這種差異源于結構設計的根本不同，直接決定了二者在工程選型中的適配邊界。
二、深度解析：四大維度的關鍵區別
（一）結構與工作原理：核心元件決定控制邏輯

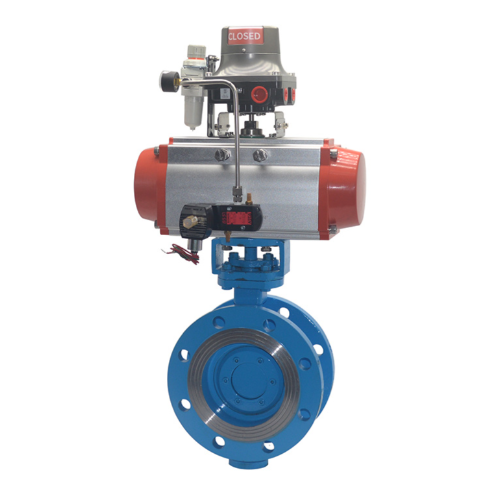

方工快速切斷蝶閥
采用 “閥體 + 圓盤形蝶板 + 閥桿” 的極簡結構，通過蝶板繞閥軸旋轉實現通斷：開啟時蝶板與流道平行，流體直流通暢；關閉時蝶板旋轉 90° 與流道垂直，依托閥座密封阻斷介質。以方工 DN300 電動蝶閥為例，其模塊化設計使整體重量僅為同規格球閥的 60%，安裝空間需求減少 40%。
方工快速切斷球閥
核心結構為 “閥體 + 中空球體 + 閥座”，球體繞軸線旋轉 90°，通過內部通孔與管道的對齊 / 錯開控制通斷。球體表面經高精度拋光處理，與 PTFE 或金屬閥座形成緊密密封副，尤其方工固定球型球閥（DN≥200mm），可通過軸承支撐降低操作阻力，適配高壓場景。
（二）性能參數：場景適配的核心標尺
性能維度 | 方工快速切斷蝶閥 | 方工快速切斷球閥 |
啟閉速度 | DN300 型號僅需 3-5 秒，高頻響應優勢顯著 | DN300 型號需 8-12 秒，大口徑增速受限 |
密封性能 | 軟密封泄漏率 10?? mL/s，硬密封可達 10?? mL/s | 軟密封泄漏率 10?? mL/s，高壓硬密封更可靠 |
操作力矩 | DN600 型號約 80-120N?m，手動可操作 | DN600 型號達 800-1200N?m，需電動執行機構 |
壓力等級 | 軟密封 PN≤16，硬密封 PN≤100 | 最高可達 PN420，適配高壓系統 |
維護成本 | 更換閥座成本 800 元 / 次，耗時 0.5 小時 | 更換球體組件成本 5000 元 / 次，耗時 2 小時 |
（三）適用場景：行業需求的精準匹配
方工蝶閥的核心陣地
憑借快速啟閉與低成本優勢，廣泛應用于：
城市供水 / 污水處理：如北京某水廠 DN800 輸水管道，年啟閉 1.2 萬次仍穩定運行；
暖通空調與通風系統：適配頻繁流量調節需求；
大口徑低壓管道：DN50-DN3000 范圍均有成熟產品，安裝便捷性突出。
方工球閥的專屬領域
依托高壓密封性能，主攻高要求場景：
石油化工：江蘇某化工廠環己烷輸送系統曾用其控制介質，但因高頻操作磨損改用蝶閥；
天然氣輸送：軟密封型號實現零泄漏，保障燃氣安全；
腐蝕性介質：金屬密封型號耐受 - 196℃~550℃溫度范圍，適配酸堿等特殊介質。
（四）選型決策：3 步鎖定適配閥門
看介質與壓力：清潔低壓選蝶閥，高壓 / 腐蝕性介質選球閥；
算啟閉頻率：日均操作≥10 次優先蝶閥，≤5 次可考慮球閥；
查口徑與成本：DN600 以上大口徑選蝶閥降本，小口徑高壓場景選球閥。
三、結語：沒有最優，只有適配
方工快速切斷蝶閥與球閥的差異，本質是 “效率優先” 與 “可靠優先” 的設計取舍。工程選型中，需結合介質特性、壓力等級、操作頻率等核心要素綜合判斷 —— 蝶閥是高頻低壓場景的性價比之選，球閥則是高壓特殊介質的安全保障。建議通過方工技術團隊獲取定制化方案，實現閥門性能與工程需求的精準匹配。
